隨著建築材料科技的進步，泡沫混凝土（Foam Concrete） 正逐漸成為綠色建築與節能建築的重要選擇。根據《Applied Sciences》期刊最新的綜述研究指出，泡沫混凝土因具備輕質、良好的隔熱隔音性、可調整強度與環保優勢，在全球建築產業中的應用正快速擴展。

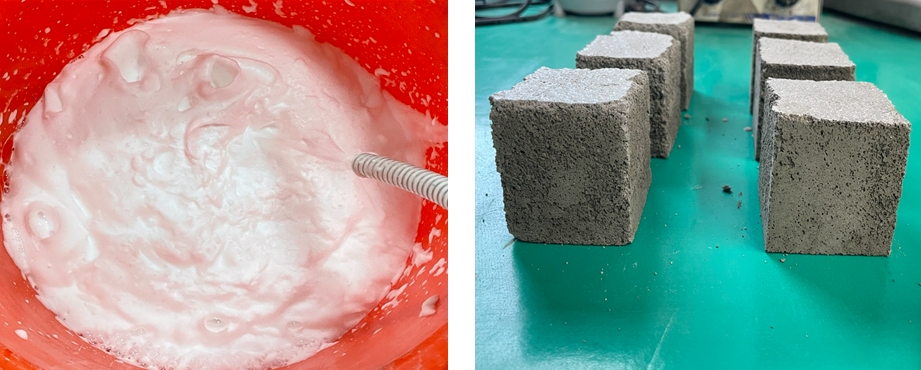

▲泡沫混凝土



什麼是泡沫混凝土？
泡沫混凝土是一種將氣泡導入水泥漿體中形成多孔結構的輕質混凝土。其重量可比傳統混凝土減輕高達 80%，密度範圍大約在 400–1600 kg/m³。這些均勻分布的氣孔，賦予材料以下特性：

• 輕量化：減輕結構自重，降低基礎成本。

• 熱與聲絕緣：適合牆體、樓板與屋頂隔熱。

• 施工便利：可泵送、免振動，適合填充與大面積澆置。

• 耐火性佳：高溫下仍保有結構穩定性。

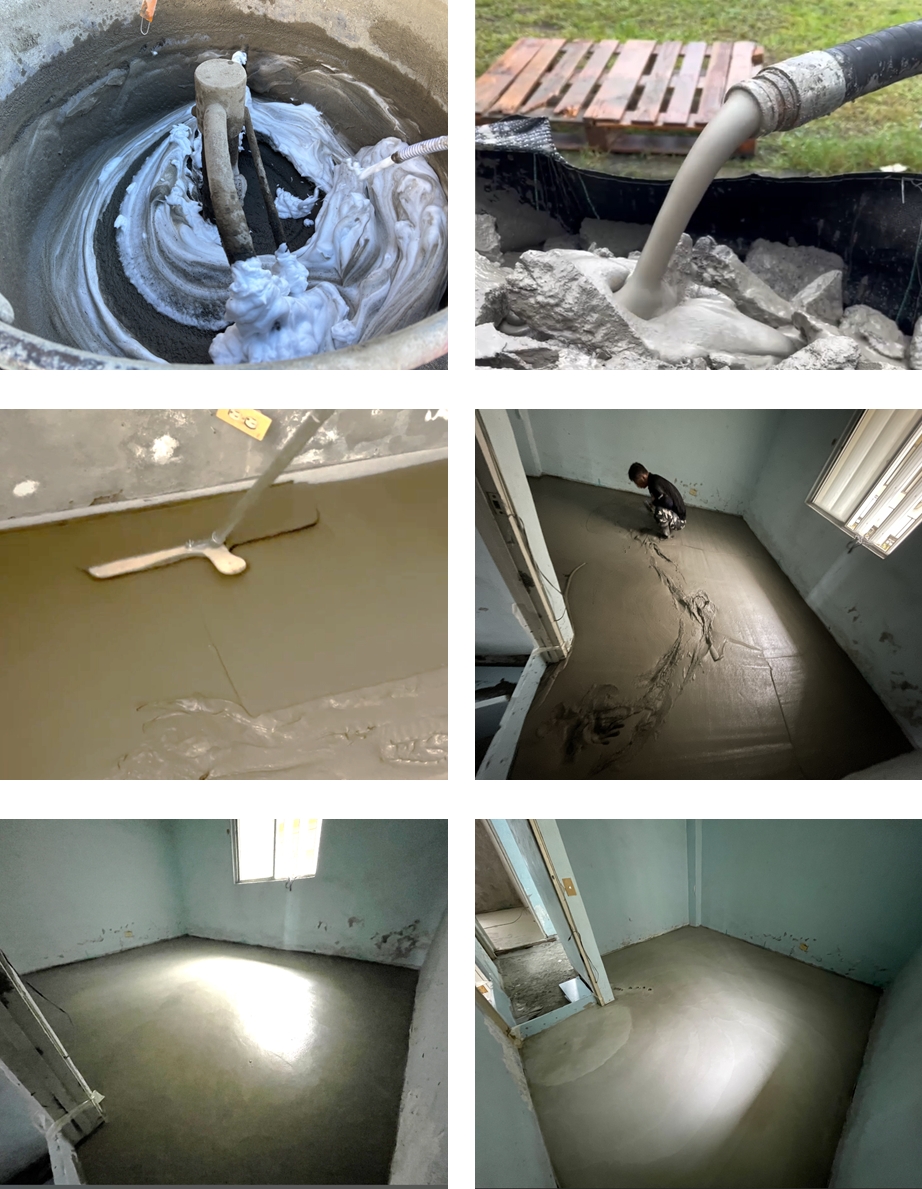

▲地坪用泡沫混凝具質輕、好泵送、施工快速之特性


泡沫混凝土是一種由膠結材料（主要是水泥）、細骨材、發泡劑、摻合料與水組成的多孔建材。這些材料的種類與比例，會直接影響其密度、強度、孔隙結構與耐久性。膠結材料（Cementitious Materials）

最常用的是普通波特蘭水泥（OPC），其具有良好的黏結性與普及性。然而，隨著可持續發展需求的提升，研究人員也嘗試使用其他替代膠結材料，例如：

• 爐石粉（GGBFS）：能降低水化熱，改善耐久性。

• 飛灰（FA）：能填補孔隙，提升流動性並降低成本。

• 矽灰（Silica Fume, SF）：可改善微觀結構、提升強度與抗滲性。

細骨材（Fine Aggregates）

與傳統混凝土不同，泡沫混凝土中通常不使用粗骨材，僅摻入細骨材以改善流動性與穩定性。常見的細骨材包括：

• 天然砂：粒徑細小，有助於提升材料均勻性。

• 工業副產品或廢棄物（如：廢玻璃粉、陶瓷粉、石灰石粉、大理石粉等）：不僅能改善性能，還能降低成本並兼顧環保。


研究顯示，適量摻入細骨材可降低收縮、增加強度，但過量會使氣泡破壞，導致密度增加、隔熱性下降。



發泡劑是泡沫混凝土的關鍵材料之一，它能在漿體中形成穩定的氣泡，決定了最終的孔隙結構與均勻性。常見發泡劑分為兩大類：


1. 蛋白質型發泡劑

◆ 來源於動植物蛋白（如牛角蛋白、血粉、大豆蛋白等）。

◆ 優點：能形成均勻、細小且穩定的氣泡，氣孔多為封閉狀態。

◆ 缺點：價格較高，製備過程較複雜。


2. 合成型發泡劑

◆ 多為表面活性劑類化合物（如十二烷基硫酸鈉 SDS）。

◆ 優點：成本低、發泡效率高。

◆ 缺點：氣泡相對較大，結構穩定性不如蛋白質型。

不同類型發泡劑的選擇，會直接影響泡沫混凝土的密度、強度與耐久性。

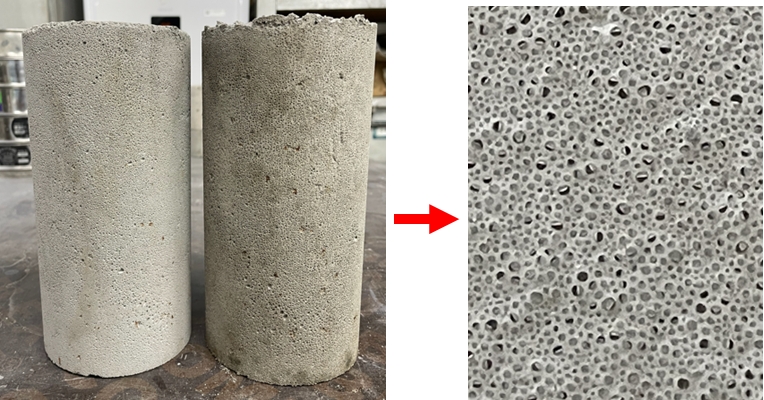

▲起泡劑種類會影響砂漿孔隙大小及強度


泡沫混凝土的脆性較高，容易開裂，因此常摻入纖維進行增強。研究中常用的纖維包括：

• 聚丙烯纖維（PPF）：成本低，能有效抑制收縮裂縫。

• 聚乙烯醇纖維（PVA）：具備良好的分散性與強度提升效果。

• 玄武岩纖維、玻璃纖維、鋼纖維：能顯著提升抗壓與抗彎性能。


纖維的加入，能改善脆性、收縮與耐久性，但若摻量過高，會降低漿體流動性，導致氣泡分布不均。

▲泡沫混凝土乾縮裂縫


除了上述基本組成外，也會添加一些化學或礦物摻合料：

• 減水劑（Superplasticizer）：改善工作性。

• 粉煤灰、稻殼灰、玻璃粉：填補毛細孔，降低導熱率與吸水率。


這些摻合料的使用，能進一步優化泡沫混凝土的孔隙結構、力學性能與耐久性。

泡沫混凝土的應用

由於泡沫混凝土兼具輕質、隔熱、隔音、防火與施工便利性等特點，目前已經在建築與土木工程中獲得廣泛應用。以下列出其主要應用領域：



1. 隔牆與砌塊

泡沫混凝土可製成輕質砌塊與牆板，具有良好的隔熱、隔音效果，適合住宅與商業建築的非承重牆。

2. 屋頂與樓板隔熱層

由於熱導率低，泡沫混凝土常用於屋頂及樓板，作為保溫、隔熱層，可降低空調能耗。

3. 防火隔牆與保護層

泡沫混凝土耐火性能佳，可作為防火材料，用於高層建築的防火分隔或結構保護層。

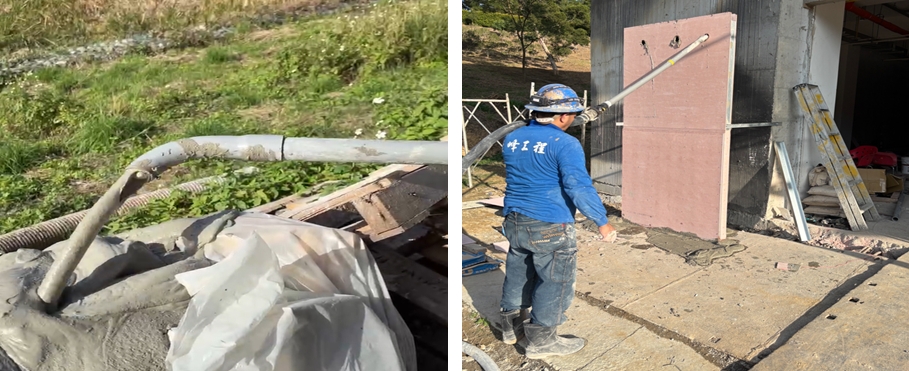

▲泡沫混凝土澆置輕隔間牆



土木工程應用（Civil Engineering Applications）


1. 道路與橋樑回填

泡沫混凝土質量輕，對基層土壓力小，可用於道路、橋台、隧道等工程的回填。


2. 地基加固與填築

可作為軟土地基改良材料，減少沉降，並提高地基穩定性。


3. 地下管線回填

具有良好的流動性與可泵送性，適合電纜管道、下水道、涵管的填充回填。


雖然泡沫混凝土具有輕質、隔熱、隔音、防火與環保等優勢，但在實際應用與推廣過程中仍存在一些挑戰，需要進一步研究與改進。

現有挑戰


1. 力學性能不足

◆ 抗壓強度普遍偏低（僅約 1–25 MPa），難以滿足部分結構性應用需求。

◆ 脆性高，抗拉與抗彎能力不足。


2. 收縮與耐久性問題

◆ 孔隙率高，導致乾燥收縮大，容易產生裂縫。

◆ 開放性孔隙過多時，會造成吸水率高，降低抗凍融與長期耐久性。


3. 孔隙結構控制困難

◆ 發泡過程受發泡劑種類、攪拌方式與養護條件影響，難以確保孔徑均勻與穩定性。


4. 材料成本與可持續性

◆ 優質蛋白質型發泡劑價格較高，限制了推廣應用。

◆ 如何平衡性能、成本與環保效益，仍是產業需要解決的問題。


未來發展方向


1. 性能提升與結構應用拓展

◆ 開發高強度泡沫混凝土，使其不僅能作為填充與隔熱材料，也能應用於承重結構。

◆ 透過摻入纖維、奈米材料與功能性摻合料，改善其抗裂性與韌性。


2. 孔隙結構優化

◆ 研究新型發泡劑與改良製備工藝，以獲得更穩定與均勻的孔隙結構。

◆ 開發智慧化監控技術（如孔隙分布實時監測），提升品質控制能力。


3. 耐久性研究

◆ 系統研究泡沫混凝土的抗凍融、抗滲透、抗硫酸鹽侵蝕與高溫耐受性，以提升其在惡劣環境下的應用壽命。


4. 綠色與低碳材料

◆ 推廣使用工業副產品（如粉煤灰、礦渣、廢玻璃粉）部分取代水泥，以降低碳排放。

◆ 結合循環經濟概念，開發可再生、環保型泡沫混凝土。


5. 聲學與功能性研究

◆ 除了結構與隔熱性能外，泡沫混凝土在隔音、減震與吸能方面仍有研究潛力。

◆ 透過材料改性，有望拓展至交通工程、隔音屏障、抗爆建築等新領域。


本文回顧了泡沫混凝土（Foam Concrete, FC）的材料組成、物理與力學性能、微觀結構以及應用，並討論了其面臨的挑戰與未來發展方向。主要結論如下：


1. 材料組成影響顯著

◆ 泡沫混凝土主要由水泥、細骨材、發泡劑、纖維與摻合料構成。

◆ 不同膠結材料與摻合料（如粉煤灰、矽灰、礦渣）可顯著改善其孔隙結構、強度與耐久性。


2. 物理與力學性能受密度與孔隙控制

◆ 乾密度範圍 400–1600 kg/m³，抗壓強度約 1–25 MPa。

◆ 孔隙結構（開放孔與封閉孔比例、孔徑大小與分布均勻性）對強度、吸水率與隔熱性有決定性影響。


3. 微觀結構分析提供了性能改進方向

◆ 氣泡與基體之間的界面區域（ITZ）是影響強度的關鍵。

◆ 添加纖維與奈米材料能改善界面黏結，提高韌性與耐久性。


4. 應用前景廣泛

◆ 在建築工程中，FC 已廣泛應用於隔牆、輕質砌塊、屋頂隔熱層與防火牆。

◆ 在土木工程中，則應用於道路與橋樑回填、地基改良與地下管線回填。

◆ 其隔熱、隔音與防火特性也使其具備在綠色建築領域進一步推廣的潛力。


5. 挑戰與未來發展

◆ 主要挑戰包括：強度不足、收縮大、孔隙控制困難、成本問題。

◆ 未來研究方向集中在：

. 性能提升與結構應用拓展

. 孔隙結構優化與製備工藝改良

. 耐久性與功能性研究

. 環保與低碳材料的開發



泡沫混凝土是一種兼具輕質、隔熱、防火、施工便利與環保性的建築材料，符合未來建築對於節能、永續與低碳排放的需求。雖然目前仍有一些性能與成本上的限制，但隨著新型發泡劑、摻合料與納米技術的應用，泡沫混凝土在全球建築與基礎設施領域的應用將持續擴展，並有望成為下一代綠色建築的核心材料之一。

參考來源：
Gencel, O.; Bilir, T.; Bademler, Z.; Ozbakkaloglu, T. (2022). A Detailed Review on Foam Concrete Composites: Ingredients, Properties, and Microstructure. Applied Sciences, 12(5752). https://doi.org/10.3390/app12115752

文章來源：潤泰精密材料 陳益鴻 博士
